拿走不谢!弱电基础知识介绍

来源:数字音视工程网 人气: 发布时间:2016-07-04
摘要:弱电一般是指直流电路或音频、视频线路、网络线路、电话线路,直流电压一般在32V以内。家用电器中的电话、电脑、电视机的信号输入(有线电视线路)、音响设备(...
弱电一般是指直流电路或音频、视频线路、网络线路、电话线路,直流电压一般在32V以内。家用电器中的电话、电脑、电视机的信号输入(有线电视线路)、音响设备(...

  弱电一般是指直流电路或音频、视频线路、网络线路、电话线路,直流电压一般在32V以内。家用电器中的电话、电脑、电视机的信号输入(有线电视线路)、音响设备(输出端线路)等用电器均为弱电电气设备。

  建筑弱电

  建筑中的弱电主要有两类:一类是国家规定的安全电压等级及控制电压等低电压电能,有交流与直流之分,如24V直流控制电源,或应急照明灯备用电源。

  另一类是载有语音、图像、数据等信息的信息源,如电话、电视、计算机的信息。

  狭义

  狭义上的建筑弱电主要是指:安防(监控、周界报警、停车场)、消防(电气部分)、楼控以及网络综合布线和音频系统等。

  智能化系统为建筑设备监控系统、安全防范系统、通讯网络系统、信息网络系统、火灾自动报警及消防联动等系统,以集中监视、控制和管理为目的构成的综合系统;家庭内各种数据采集、控制、管理及通讯的控制或网络系统等线路,则称为智能化线路(也就是家庭装修中所说的弱电)。

  与强电的区别

  强电和弱电从概念上讲,一般是容易区别的,主要区别是用途的不同。强电是用作一种动力能源,弱电是用于信息传递。它们大致有如下区别:

  交流频率不同

  强电的频率一般是50Hz(赫),称“工频”,意即工业用电的频率:弱电的频率往往是高频或特高频,以KHz(千赫)、MHz(兆赫)计。

  传输方式不同

  强电以输电线路传输,弱电的传输有有线与无线之分。无线电则以电磁波传输。

  功率、电压及电流大小不同

  强电功率以KW(千瓦)、MW(兆瓦)计、电压以V(伏)、KV(千伏)计,电流以A(安)、kA(千安)计;弱电功率以W(瓦)、mW(毫瓦)计,电压 以V(伏)、mV(毫伏)计,电流以mA(毫安)、uA(微安)计,因而其电路可以用印刷电路或集成电路构成。 强电中也有高频(数百KHz)与中频设备,但电压较高,电流也较大。由于现代技术的发展,弱电已渗透到强电领域,如电力电子器件、无线遥控等,但这些只能算作强电中的弱电控制部分,它与被控的强电还是不同的。

  弱电系统

  智能建筑的弱电系统,是智能建筑中智能化群体的基本成员, 也是智能建筑的关键组成部分,并且是建筑电气专业人员日常工作的主要对象。70年代以前的弱电设计,只有电话与广播设计,而到了80年代以后,在它的内容中增加了消防报警与联动控制、共用天线、保安监视、空调DDC控制等。弱电设计的设计内容在一步步扩大、扩展,技术越来越新,工作量也越来越大, 智能化大厦弱电系统一般包括以下几个分系统:

  楼宇自动化管理分系统(BAS)、消防自动报警分系统(FAS)、安保监控分系统(CCTV)、卫星接收及有线电视分系统(CATV)、地下车库管理分系统(CPS)、公共广播及紧急广播分系统(PAS)、程控交换机分系统(PABX)、结构化综合布线系统 (PDS)等。在楼宇自动化管理分系统中往往包含出入口控制分系统及防盗报警分系统。

  智能化大厦各个分系统为大厦提供了各类机电设备的监控管理,为大厦用户创造了安全、健康、舒适宜人并且能提高工作效率的办公环境,提供了现代化的通讯手段与办公条件,满足了多种用户对不同环境、功能的要求。

  楼宇自动化管理分系统 (BAS) 楼宇自动化管理分系统是智能化大厦弱电系统的核心,它的高可靠性是整个弱电系统高可靠性的基石,因此BAS系统采取三级控制方式。

  消防自动报警分系统(FAS)采用智能型烟雾感应探头和温度感应探头,能够智能地感应烟雾与热量,给出相应的模拟量值,通过先进的算法,能使系统区分真实 报警和误报干扰。系统的显示屏上可图形化显示火警的确切地点及报警性质。消防报警确认后,系统可自动发出相应的消防紧急广播及消防联动控制,为人员的安全 疏散和正确有效地扑灭火灾奠定了基础。

  安保监控系统(CCTV)由闭路电视监视系统、出入口控制、巡更系统及防盗报警系统组成。

  卫星接收及有线电视分系统卫星接收及有线电视分系统(CATV)是现在普遍设置的基本系统。卫星接收系统就是利用卫星来直接转发电视信号的系统,其作用相 当于一个空间转发站,是解决电视复盖率问题和高质量传输电视图象信号的最好方法。

  有线电视(公用天线)系统采用一组优质天线,以有线方式将电视信号分送到 电视系统的各用户,具有双向通讯、可视电话、图文传输功能,并可与家用计算机终端联网 。

  车库管理系统(CPS)以计算机网络为核心,配备现代化停车场必需的各种装置如发囘票/验票机、自动栅栏机、车辆感应线圈、收费机等,系统可采用全自动 或半自动管理两大模式动作。

  公共广播系统(PAS)主要在大楼内的商场、商囘务中心、大堂、餐厅、公共走道等部分使用,可提供调频、调幅广播节目、双卡放音信号、激光唱机信号及话筒信 号,通过混音器可任选上述任何一路音源,经过音量控制电路将音量调整至合适水平,再经区域选择器输出至给定的区域广播。当有消防报警信号时,系统会自动关 闭公共广播,并自动将着火层及其上、下层切换至紧急广播,必要时,亦可手动用机附话筒进行人工指挥。

  数字程控电话交换机系统(PABX)提供足够的话路容量保证大楼内所有用户的使用要求,并为将来的扩容留有余量。系统可通过简单配置提供接口来实现 ISDN功能,并可通过选配X..25接口实现分组交换或选配其他接口实现诸如数据通讯的功能,通过软件设置,可实现在本系统内建立专用虚拟网功能。 系统具有缩位拨号、呼叫特种业务、电话会议、遇忙回叫、通话保密、电子信箱、语音信箱等多种功能,系统还具有日常自动检测、诊断、定齤位及主机严重故障时自 动切换到备用机的功能。

  结构化综合布线系统(PDS)是整幢大楼的"神经系统",提高语音通讯、传真等图象资料、电视会议等视频信号及数据通讯等的联网应用。 结构化综合布线系统由六个独立的子系统组成,即工作区子系统、水平子系统、管理子系统、垂直主干子系统、设备间子系统、建筑群子系统。

  功能及应用

  电力应用按照电力输送功率的强弱可以分为强电与弱电两类。建筑及建筑群用电一般指交流220V50Hz及以上的强电。主要向人们提供电力能源,将电能转换 为其他能源,例如空调用电,照明用电,动力用电等等。智能建筑中的弱电主要有两类,一类是国家规定的安全电压等级及控制电压等低电压电能,有交流与直流之 分,交流36V以下,直流24V以下,如24V直流控制电源,或应急照明灯备用电源。另一类是载有语音、图像、数据等信息的信息源,如电话、电视、计算机 的信息。人们习惯把弱电方面的技术称之为弱电技术。可见智能建筑弱电技术基本涵义仍然是原来意义上的弱电技术。只不过随着现代弱电高新技术的迅速发展,智 能建筑中的弱电技术应用越来越广泛。 一般情况下,弱电系统工程指第二类应用。主要包括:

  1、电视信号工程,如电视监控系统,有线电视。

  2、通信工程,如电话。

  3、智能消防工程。

  4、扩声与音 响工程,如小区的中背景音乐广播,建筑物中的背景音乐。

  5、综合布线工程,主要用于计算机网络。随着计算机技术的飞速发展,软硬件功能的迅速强大,各种弱 电系统工程和计算机技术的完美结合,使以往的各种分类不再像以前那么清晰。各类工程的相互融合,就是系统集成。 常见的弱电系统工作电压包括:24VAC、16.5VAC、12VDC,有的时候220VAC也算弱电系统,比如有的由摄像机的工作电压是220VAC, 我们就不能把它们归入强电系统。 弱电系统主要针对的是建筑物,包括大厦、小区、机场、码头、铁路、高速公路等。 常见的弱电系统包括:闭路电视监控系统、防盗报警系统、门禁系统、电子巡更系统、停车场管理系统、可视对讲系统、家庭智能化系统及安防系统、背景音乐系 统、LED显示系统、等离子拼接屏系统、DLP大屏系统、三表抄送系统、楼宇自控系统、防雷与接地系统、寻呼对讲及专业对讲系统、弱电管道系统、UPS不 间断电源系统、机房系统、综合布线系统、计算机局域网系统、物业管理系统、多功能会议室系统、有线电视系统、卫星电视系统、卫星通讯系统、消防系统、电话 通讯系统、酒店管理系统、视频点播系统、人力资源管理系统等等。

  弱电工程施工应当注意什么

  施工质量要以《电器装置安装工程施工及验收规范》(GBJ232-82),《建筑电气安装工程质量检验评定标准》(GB303-88),《自动化仪表工程施工及验收规范》(GBJ93-86),《自动化仪表工程质量检验评定标准》(GBJ131-90)中有关相近的部分参照执行。可靠性是整个弱电系统施工质量的核心。

  施工过程中需要把握3个环节,6个阶段:

  一、三个环节

  1、弱电集成系统施工图的会审:图纸会审是一项极其严肃和重要的技术工作。认真做好图纸会审工作,对于减少施工图中的差错,保证和提高工程质量有重要的作用。图纸会审应由弱电工程总承包方组织和领导,分别由建设单位,各子系统设备供应商,系统安装承包商参加,有步骤的进行;按照工程的性质、图纸内容等,分别组织会审工作。会审结果应当形成纪要,由设计、建筑、施工3方共同签字,分别分发下去,作为施工图的补充技术文件。

  2、弱电集成系统施工工期的时间表:确定施工工期的时间表是施工进度管理,人员组织和确保工程按时竣工的主要措施。

  3、弱电集成系统工程施工技术交底:主要内容包括施工中采用的新技术、新工艺、新设备和操作使用方法,新材料的性能,预埋部件的注意事项。技术交底应当做好相应的记录。

  二、六个阶段

  1、弱电集成系统预留空洞、预埋线管与土建工程的配合

  2、线槽架的施工与土建工程的配合

  3、弱电集成系统布线和中央监控室布置与土建和装饰工程的配合。

  4、弱电集成系统设备的定位、安装、接线端连线   顺序如下:中央监控设备;现场监控器;报警探头;传感器;摄象机;读卡器;计算机网络设备

  5、弱电集成系统的调试   顺序如下:中央监控设备;现场监控器;分区域端接的终端设备;程序演示;部分开通;全部开通。调试周期大约需要30---45天

  6、弱电集成系统的验收   (1)系统验收文件需要向业主提供弱电系统验收文件如下:工程验收书;系统竣工报告书;系统监控点数设定表;系统框图;各楼层监控及信息点分布平面图;各楼层配线架描述;配线管理与网络连接;端接标号说明;系统测试报告(2)系统的培训

  弱电施工的15个通病及对策

  通讯、数据网络、电视系统

  1、桥架

  通病:建筑单体桥架内线缆长度预留不够,施工结束后,桥架盖板盖不起来。

  原因分析:现场施工及管理不规范。

  预防措施:线缆敷设时要充分考虑桥架内的长度余量,施工结束后桥架内线缆要梳理整齐,并盖好桥架盖板。

  2、电信及网通管道

  通病:电信、网通共用桥架,但桥架内没做线架,导致各自线缆敷设时不能有效的分隔,造成线缆排放混乱,运行时易引起故障。

  原因分析:设计不到位,施工时也没有对桥架进行有效地分配,施工管理不规范。

  预防措施:设计时要有线架,并做明确分配,施工时做好现场桥架分配的标识。

  3、室内管道

  通病:弱电室内穿线时,由于弱电预埋管路不通,出现利用强电预埋管路穿弱电线缆,强弱电线缆共用管路的情况,造成设备运行不正常,对设备不利。

  原因分析:该现象属于现场施工管理不当造成。

  解决措施:管道预埋时要及时检查施工质量,加强施工管理,整改疏通弱电管路,重新穿线。

  4、弱电箱内接口的预留

  通病:某工程户内弱电箱仅考虑一只空箱体,箱内各功能模块要另外购买安装,增加了工程协调的工作量,影响了美观和安装质量。

  原因分析:空的弱电箱采购时没有仔细考虑以后功能模块的尺寸及安装方式。

  预防措施:现场若需安装空的弱电箱时,其尺寸一定要考虑能够符合安装标准的模块;精装修楼盘建议配置成品的弱电箱,其不但美观而且合理,比较适宜。

  5、成品保护

  通病:施工过程中弱电箱安装并穿线后,线缆裸露在箱体外,没有进行保护。

  原因分析:现场的施工管理不当。

  解决措施:当穿线完成后,应做好标识,整理好线缆放入箱内并及时关闭各弱电箱门,增强成品保护和安全意识。

  6、室外箱

  通病:公共通讯及有线电视设施使用及管理混乱。

  原因分析:设计时考虑不周,运行管理不善。

  解决措施:设计时各子系统独立设计,同时加强交付后的管理。

  7、接线箱

  通病:箱内设备安装不规范,接线零乱,箱门关闭不严。

  原因分析:施工和管理均不到位。

  预防措施:严格按照规范进行施工整改,并加强日常运行的管理。

  安全防范系统

  8、透空围墙对射装置

  通病:栅栏对射报警装置装在围墙的外侧,围墙外侧如是行人道,行人紧贴围墙通行时常引起系统误报警。

  原因分析:周界若安装红外对射报警装置,设计时未考虑行人、花草树木等对系统使用的影响。

  解决措施:若公寓周界安装摄像机,则可对警情进行监测;若周界不装摄像机时,栅栏对射报警装置宜安装在围墙的内侧和上侧。内侧可防止破坏围墙侵入,上侧可防止攀越,从而解决因正常行人或花草树木摆动而产生的报警。

  9、报警设备防区

  通病:周界安装红外对射报警,防区距离远大于50米,一旦有报警,很难确定报警的具体位置,给保安查巡带来难度。

  原因分析:周界红外对射报警装置防区距离设计时,未考虑保安对报警范围的判断。

  解决措施:报警的防区距离不要超过50米,设置报警警示灯及手动复位装置。

  10、出门紧急按钮

  通病:单元门禁系统出门紧急按钮没有明显标记或安装位置隐蔽,给行人使用带来不便。

  原因分析:出门紧急按钮的安装位置及方式设计时考虑不周。

  解决措施:出门紧急按钮的安装位置要便于用户操作,且旁边做好明显的文字标识和言简意赅的使用说明。

  11、进户门门磁

  通病:户内进户门门磁管路未预埋到位。

  原因分析:施工现场的管理和检查工作不到位。

  解决措施:合理做法管路应直接预埋到门框处。

  背景音乐系统

  12、室外音箱

  通病:某小区在园区内住宅楼之间设置了背景音箱,平时播放背景音乐,给业主带来了噪音。

  原因分析:系统设计时室外音箱位置不合理。

  解决措施:背景音乐室外位置设计时,原则上设置在人员能够停留休息的公共场所内。

  监控中心

  13、值班室

  通病:设备放置没有很好的规划,接线零乱,没有线路标识,观感不好,同时给设备维护带来不便和困难。

  原因分析:系统设计、施工管理和检查工作均不到位,验收后的整改也不到位。

  解决措施:设备系统要按照规范进行设计,同时要规范施工做好标识,并加强施工管理及验收后的复查工作。

  弱电综合管线设计

  14、桥架与预埋管路的连通

  通病:桥架与预埋管路的接口未做到位。

  原因分析:系统设计及工程现场施工管理和检查工作没做到位。

  解决措施:施工图纸的评审工作要仔细,同时加强现场施工的管理工作,对准桥架与预埋管的接口,保证施工质量。

  供电系统

  15、弱电系统电源

  通病:某小区可视对讲及门禁系统设备就近采用市电供电,小区一旦停电,可视对讲系统就停止工作,单元门锁自动打开,给住户的安全带来隐患。

  原因分析:系统的供电未考虑停电因素。

  解决措施:可视对讲单元门口机增加蓄电池来解决供电问题。弱电系统(除通讯、有线、网络公共设备外)其他设备均须采用独立的不间断电源来供电,系统的供电方案要经过设计和评审。

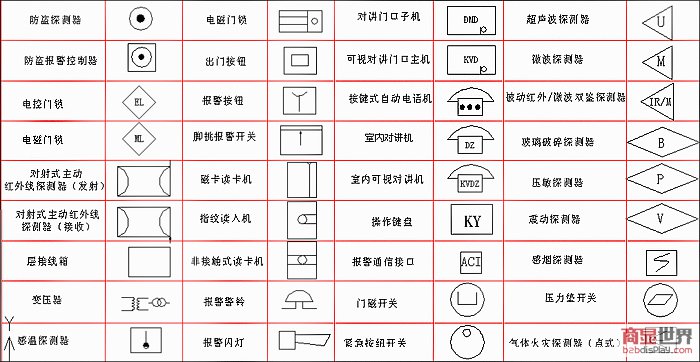

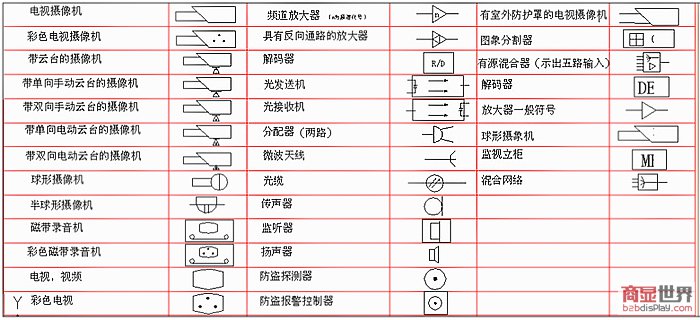

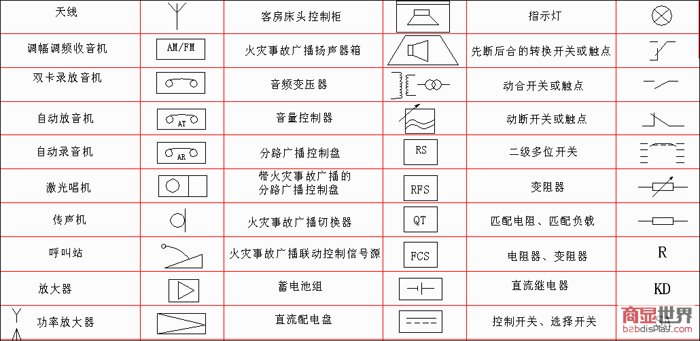

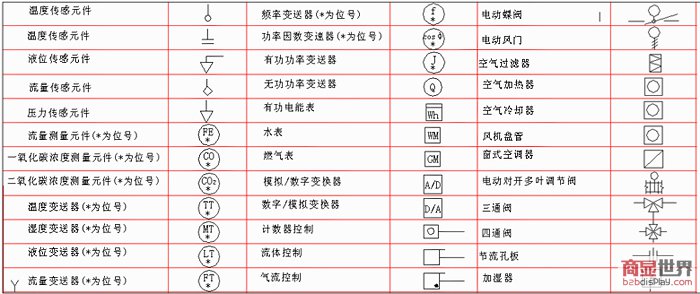

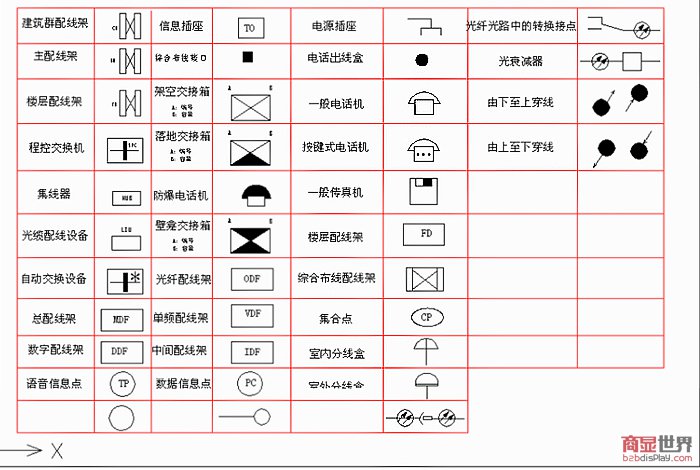

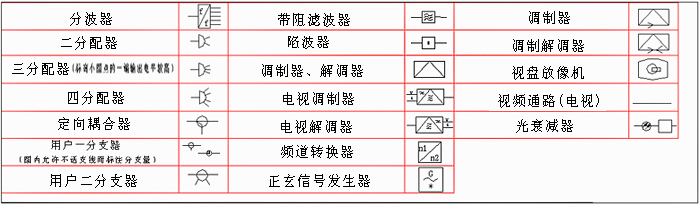

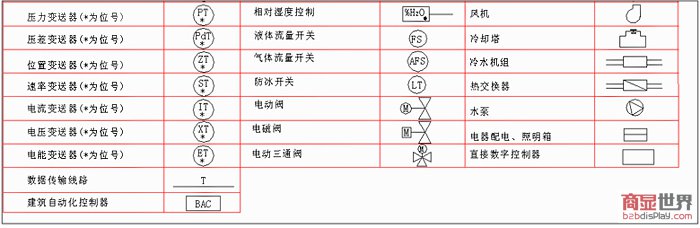

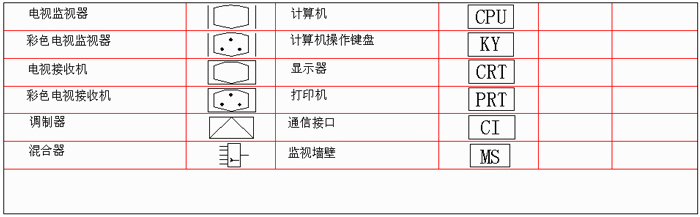

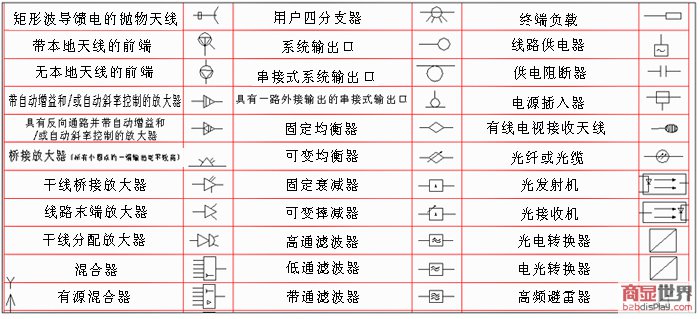

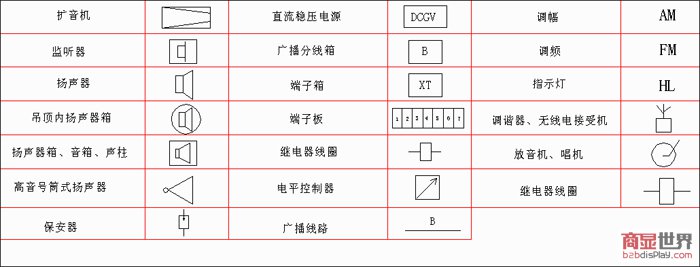

  常见弱电符号大全
