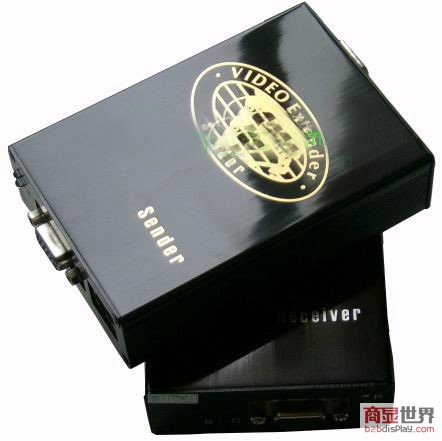

Econtrol双绞线VGA传输器600米流媒体实时发布系统

来源:网络 人气: 发布时间:2016-04-14

Econtrol双绞线VGA传输器600米流媒体实时发布系统详细介绍
VGAR/T600双绞线VGA传输器,传输VGA信号为0--600米,VGA信号双绞线传输器是专为网络平板显示及大屏幕幕墙显示广告工程、工业自动化控制、医疗设备、安防监控、多媒体教学等显示系统工程中高质量视频信号长距离传输的需求而专业设计的集VGA信号转换、分配、驱动、接收和还原功能为一身的信号传输系统。它可以将VGA信号通过非屏蔽五类网线上平衡传输,以增强对共模噪声及干扰信号的抑制,同时大幅度地节约线材成本并简化了工程布线。采用专利技术将H和V信号编码至RGB信号上加重处理后发送,仅利用CAT-5电缆的三对双绞线完成VGA、SVGA、SXGA、XGA、SXGA的RGBHV信号的平衡编解码,并采用远距离高频补偿加重处理,带宽高达350MHz。使XGA(1920*1024/60Hz)的传输距离达到600米,以满足大型工程投影机、显示器、TFT-LCD TV、PDP信号传输的需要。由于整个传输系统采用了加权零值拆分的平衡传输的专利技术,因此双绞线在传输信号时不会对外造成EMI的干扰。此外,多出的一对双绞线可以传输音频信号。


技术规格:
产品尺寸:105mmX74mmX30mm
重量:0.5KG
输入接口:HDI5PIN (VGA)
输出接口:HDI5PIN (VGA)
本地输出:HDI5PIN (VGA)
带    宽:300MHz(-3dB)满载/0-10MHz+0.IdB/0-130MHz+6dB到-0.8dB
输入电平范围:0.5-2.0V p-p
输入电平误差:小于3mV
输入阻抗:75Ω
输出阻抗:75Ω
回波损耗:-30dB@5MHz
最大DC补偿:±5Mv-0
信噪比:60dB
接口类型:HDB15,Mini-DIN6,RJ45
视频规格:VGA, SVGA, XGA, SXGA, UXGA, LCD
网线规格:CAT5, CAT5E, CAT6UTP电缆,建议使用CAT5EUTP电缆
电源:AC7.5V/1A
工作温度:-25℃~+70℃
储存温度:-40℃~+80℃
相对湿度:0~95?(非冷凝)
防雷抗干扰指标:可抵抗空气放电15KV, 接触放电8KV
视频规格:VGA, SVGA, XG, SXGA, UXGA
