【商显技术】快投派K12智能无线同屏器—无线触控回传

来源:商显世界 人气: 发布时间:2020-06-18
摘要:快投派K12是一款针对商务会议、教育培训、舞台表演、广告演示等专业场景的专业商用无线投屏产品,通过专用的配套发射器,可以把电脑的画面无线远距离投送到显示器、投影仪、会议平板、拼接屏、广告机等显示设备。在单独使用设备主机时,也支持手机、平板直接




深圳快投派科技有限公司发布了一款智能无线投屏器-快投派K12。



     快投派K12是一款针对商务会议、教育培训、舞台表演、广告演示等专业场景的专业商用无线投屏产品,通过专用的配套发射器,可以把电脑的画面无线远距离投送到显示器、投影仪、会议平板、拼接屏、广告机等显示设备。在单独使用设备主机时,也支持手机、平板直接连接快投派发射的无线热点,实现点对点无线投屏。




     作为一款商用无线投屏产品,快投派K12的功能极为丰富,支持会议主持人控制、投屏码、双画面显示、触摸反控、企业路由加密协议等会议投屏功能,帮助演示者高效表达,提升会议效率。





     同时,K12还支持一投多功能和CMS中央集控,前者可将一台电脑的画面无线投送到多个显示设备,满足舞台、大型会议室的多屏显示需求;CMS中央集控则可以帮助用户监控、管理多个设备,即使是上百台设备,也能通过中央集控功能统一管理,进行设备升级、修改名称密码、设置投屏码、修改待机背景等操作,并实时监控设备状态,减轻用户维护压力。




    功能如此强大的无线投屏产品,在硬件上会有什么表现呢?下面一起来看K12的详细拆解测评。



开箱配置


     快投派K12的包装盒十分精致,整体暗蓝,正面穿插金线,有一种低调大气的高档感,材质手感也是十分的厚实。

     打开盒子,第一眼看到的就是被eva固定保护着,“闪闪发亮”的快投派K12主机(接收器)。“闪亮”是因为K12机身为铝合金打造,表面采用拉丝工艺,搭配正面高光切边工艺,给人的第一眼印象就有闪闪发亮的错觉。






     K12正面比较简洁,除了快投派logo,只有4个指示灯,分别是POWER、LAN、USB、5G,能指示电源、网络状态、USB接口状态、无线状态,有利于用户掌握设备运行情况。




基本状态指示灯,有利于掌握设备状态



     主机后侧面为设备接口,从左往右,依次为HDMI接口、RJ45网线接口、USB接口、RESET重置插口、电源按键、电源接口。



     标准HDMI接口有利于连接常见的HDMI输入的显示设备,投屏兼容性更强;RJ45网口可以直连网线接入外网;USB主要用于USB接口发射器配对,以及连接触控线,实现触摸反 控;电源按键能关闭、开启设备电源,便于重启设备。

     主机左侧面为三个天线接口,搭配配套的天线,就能实现远距离无线投屏。
翻过主机反面,可以看到醒目的散热孔、设备标签,以及4个脚垫。




     会议桌面一般比较光滑,脚垫可以有效稳定设备,防止主机滑动导致设备连接松动。底部散热孔设计搭配金属机身,散热性能优秀,同时也能有效避免灰尘进入机器内部。标签标注了产品信息,品名为智能无线同屏器,型号K12,生产企业为深圳快投派科技有限公司,以及企业联系方式和地址。

      取出盒子里的所有配件。配件数量较多,包括三根外置天线、配套电源和电源线、HDMI线、产品说明书、合格证、保修卡。
  快投派K12安装上天线之后的“完全体”,金属机身十分精致上档次。3根天线看着十分可靠,有一种“路由器天线越多越厉害”的感觉。




产品拆解



     快投派K12拆解比较简单,4个固定螺丝分别位于设备背面四角的脚垫下。稍微掀开脚垫,拧开螺丝,将设备翻转,金属底板可以轻松取下,然后就能看到设备内部。设备内部预留的空间比较宽敞,无线投屏产品一般需要长时间使用,这样的设计更有利于热量散出。从另一方面也可以看出厂家有切实考虑到设备的散热问题,值得肯定。



     主板是由2个螺丝+接口卡口的方式固定在外壳上,十分牢固,完全不用担心内部松动的问题。同时可以看到,主板和底部外壳之间大约有0.5mm的空隙。这样的好处是能提供一定的减震性能,减少设备摔碰时的故障几率。

预留空间较宽敞,有利于散热



    接下来看看主板元件。首先是快投派K12的大脑——CPU,这是炬力集成研发的专用投屏芯片AM8270,采用双核Cortex-A7架构。经过高强度的调试优化和软件适配,AM8270能支持超清视频、音频信号实时解码,即使是双画面多设备同屏,也能保持超低的投屏延迟,完美支撑起快投派K12的4K超清画质和丰富的会议功能。

炬力集成也是生产投屏芯片的“巨头”


   与3根天线连接的是WiFi和蓝牙的集成模块,使用realtek的高性能RF芯片方案-RTL8822BU。WiFi模块支持IEEE 802.11ac频段,双天线MIMO,最高速率是866Mpbs,远远满足目前投屏吞吐需求。蓝牙最高支持蓝牙4.2(安卓手机连接蓝牙传输声音),充分满足音视讯同步要求。快投派使用WiFi连接进行无线投屏,有发射器点对点连接、WiFi热点直连两种方式可选。



     需要注意的是,快投派K12无论是使用发射器还是WiFi热点直连,都是在5GHz频段上运行,依靠5GHz频段的大带宽、高速率、强抗干扰能力,保证4K超清信号传输流畅稳定,在电子设备较多、干扰较强的场景也能稳定投屏。


     东芝生产的NAND Flsh(非易失存储器),大小为2Gb,为快投派K12提供存储系统、壁纸、缓冲文件的空间。快投派主机不具备存储功能,内存空间仅为系统本身服务。和我们现在动辄百G、几T起步的电脑相比,2G的空间看似很小,实际上完全能满足K12投屏系统使用需要。

     DRAM(动态随机存取存储器),由南亚科技制造,4Gb DDR3闪存,为K12提供高速读写性能,也是快投派产品超低延迟的保障。

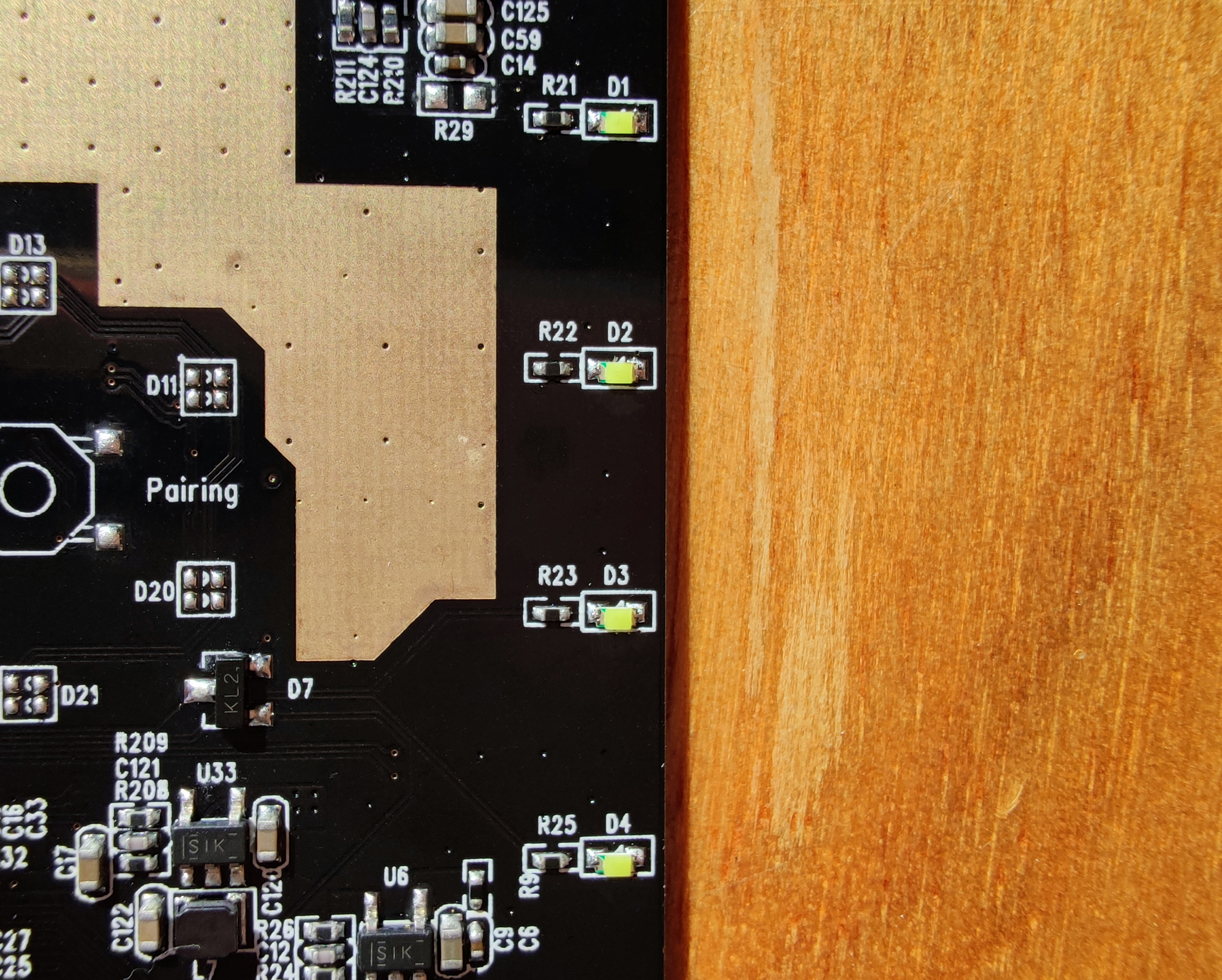

     来到主板正面,这一面并没有其他元件,可以看到4个并列的LED灯,分别为5G信号指示灯、USB指示灯、网线接口指示灯、电源指示灯,实时指示投屏状态。



拆解总结


     快投派K12会议无线同屏器的外观设计秉承了高端精致、简洁而不简约的高端商务风格,硬件性能同样处于行业高端水准,提供了电脑搭配发射器即插即投、手机快速投屏、4K超清画质、多画面显示、一投多、会议主持人控制、投屏码、中央集控等专业性能,满足各种投屏场景需求,是提升会议效率的优质选择。







——————————————————————————
