2017年11月17日，在国家工信部电子信息司、深圳市经济贸易和信息化委员会、深圳市科技创新委员会的指导下，由中国商用显示系统产业联盟、深圳市商用显示系统产业促进会主办，深圳市商用显示系统产业促进会承办的商用显示行业年度盛会——第九届中国（国际）商用显示系统产业领袖峰会在深圳市凯宾斯基酒店盛大召开。
峰会上，易晖光电CEO王洋博士发表了《MDSN透明导电膜及在大尺寸电容式触摸屏中的应用》的主题演讲，演讲中，王洋博士给大家上了一堂科普课的同时，也从技术角度指出了产业未来的发展方向。
易晖光电CEO王洋博士正在演讲
以下是王洋博士演讲实录： 文末附完整PPT
大家好，今天讲的题目主要是在特别是跟会议相关的新的趋势，在会议上更多的交互式触控，我们作为电容式触控核心材料的供应商，整个电容式触控透明导电膜为什么影响我们的发展，这是主要的主题。

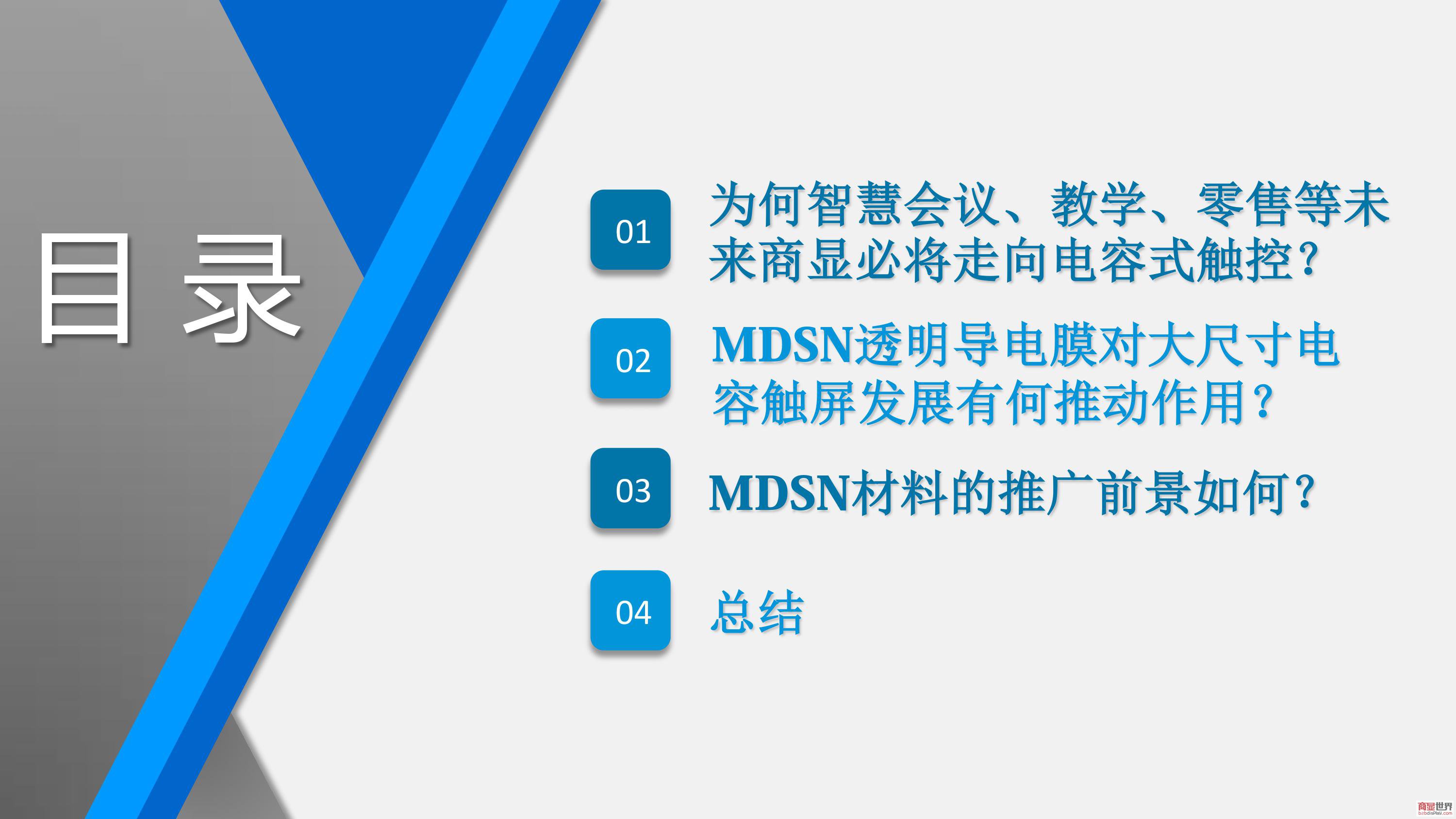

围绕四个方面讲，首先讲一下为什么是电容式触控。下面会讲一下电容式触控里的发展瓶颈在哪里，最后讲一下自己的核心专利的产品有什么推动作用。最后进行一个总结。

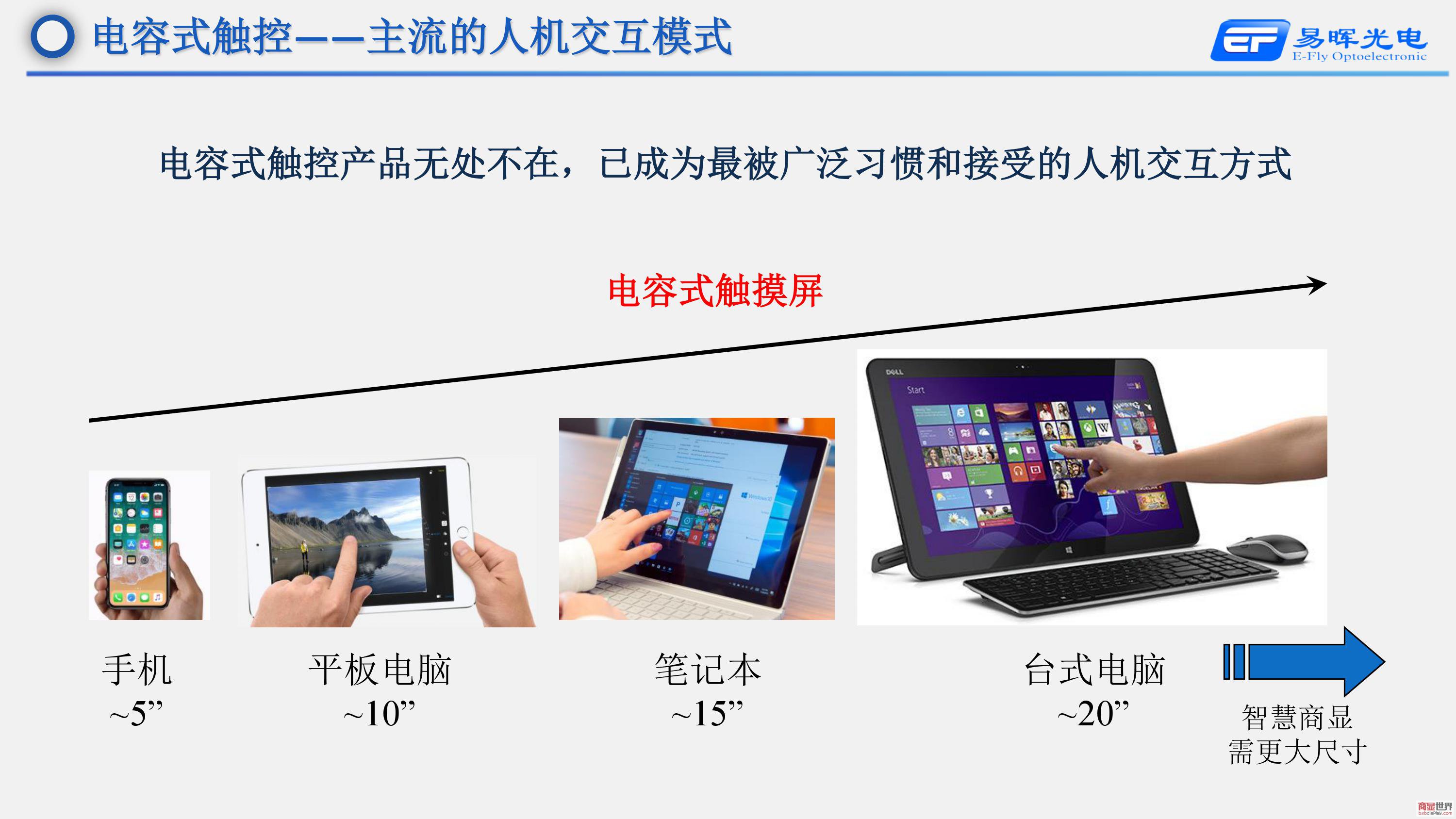

首先电容式触控大家非常熟悉了，从苹果开始就开始采用电容式触摸，从手机、平板电脑、笔记本到台式电脑可以做到20几寸的尺寸，已经被广泛接受了。

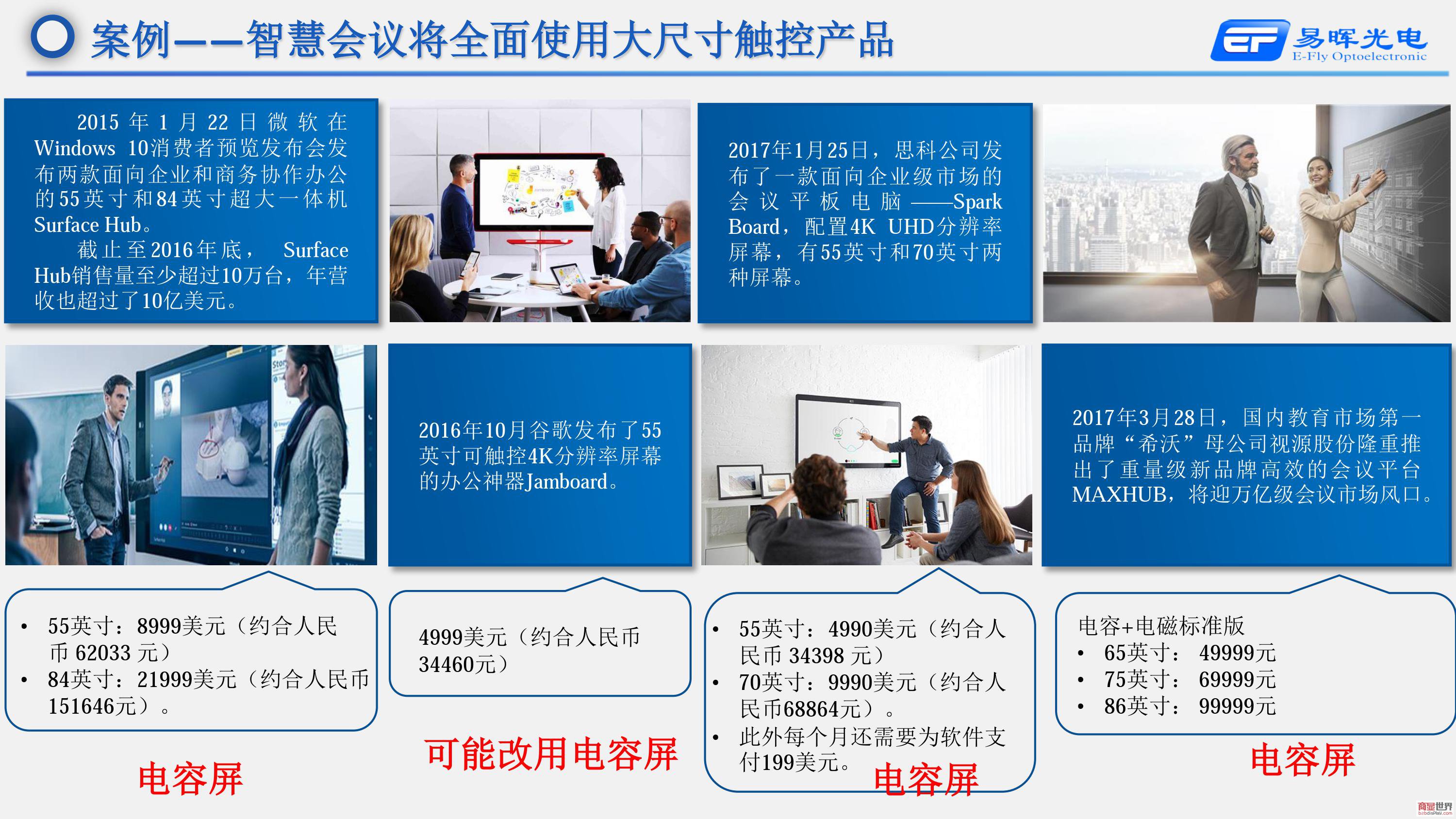

如果用在商显领域往往需要更大的尺寸，32寸、55寸等。大家仍然希望延续电容式非常好的触控的感受和体验，所以电容式触控是最有希望成为主流的。在座的很多都比较熟悉的情况从2015年开始，国内外顶尖的知名品牌厂家推出了会议市场，以电容式触控为主的交互式的会议一体机，这里面大多数都是用的电容触控。目前来看包括微软、思科等等电容平台做得最广泛最被市场接受的。
传统的技术，在电容屏出现之前，大尺寸的电容屏没有占领市场，今天仍然是传统技术占主导，所谓的红外电容屏作为广泛使用的，也是国内外的厂家主要销售的产品，为什么要把红外变成电容？为什么会有这样的趋势？

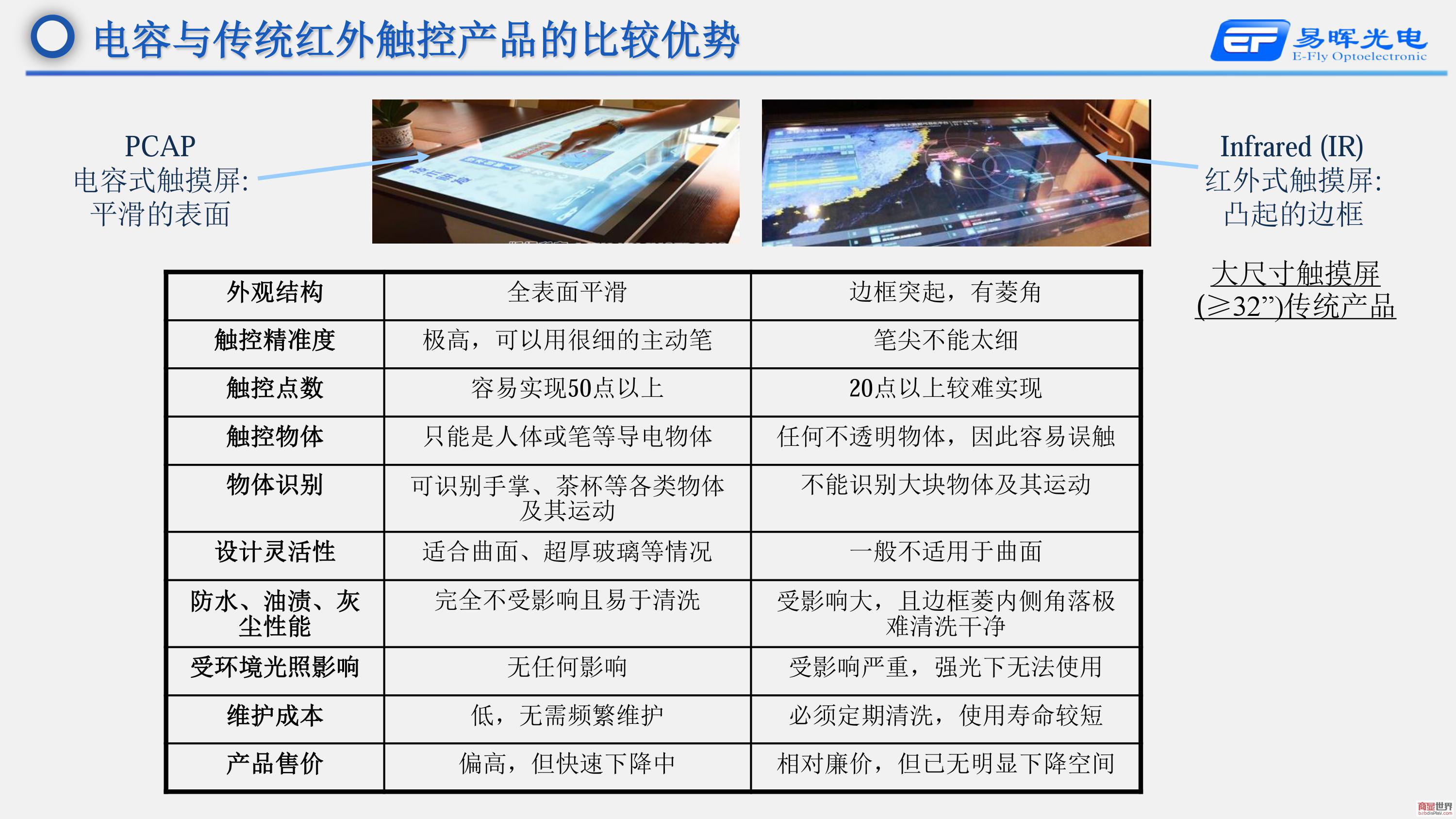

这里列举了两种不同的技术，给产品带来不同的区别，前面讲过电容屏是大家最接受的，只是过去没有大尺寸的电容屏产品的出现，红外屏也有非常好的效果，但是毕竟是不可逾越的障碍，比如说这里面对比的话，电容屏可以做到表面非常的光滑，没有凸起的菱角，对于大型的应用方面是非常重要的，另外电容屏比较不受外面的干扰，在户外有灰尘、光线或者是有一些油渍等等对红外屏产生干扰，对电容屏基本上不会干扰。
比如说多点触控，10点、20点、50点非常快速响应的时候，需要非常精确的书写的时候，电容屏有更大的优势，为什么电容屏仍然不是主流，更大的尺寸，最后一点就是价格，现在为止电容屏的价格远远高于红外屏。
如果电容屏发展是一个趋势的话，它目前还没有完全替代红外屏产品主要的原因，红外屏的产业链非常的成熟了，整个红外屏的技术、产业链、工艺发展十几年了特别是我们国家有非常多的积累，造成红外屏的生态成本接近它的元材料成本，加工成本非常低，良率非常高。
大尺寸触摸屏的市场主要以红外屏为主，相信在90%以上的市场占有率还有红外屏，红外屏可以享受更多的市场蛋糕，可以进行大规模的生产，这样规模化的效应使它的生产成本进一步的降低，它的生产的规模化的效应会体现出来，这是红外屏在成本上的优势。

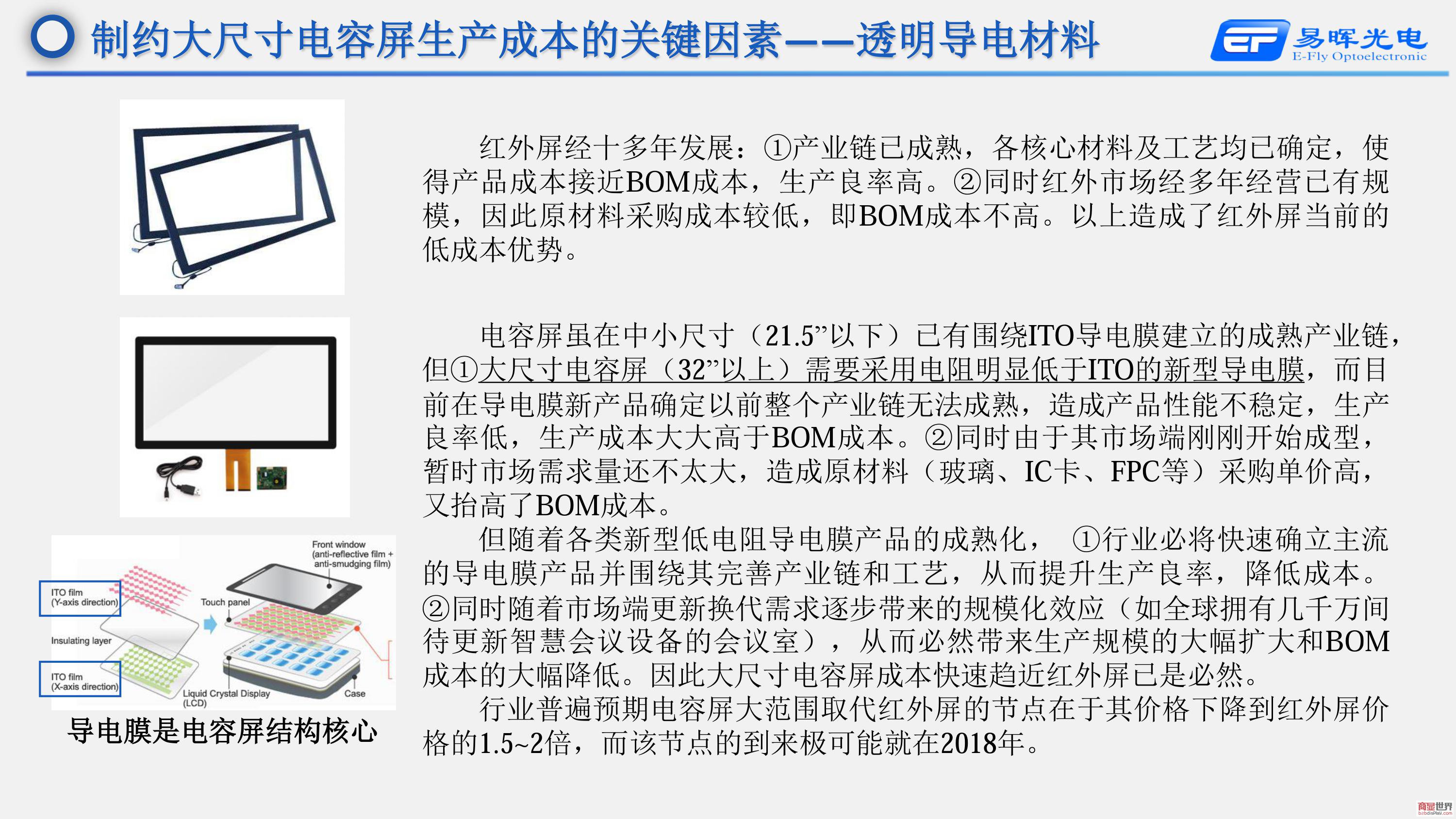

电容屏在大尺寸的时候目前面临最主要的障碍就是透明导电膜，因为电容屏跟红外屏有很大的区别，需要使用完全不同的材料，比如说一个电容屏的手机剖析出来最核心的是ITO薄膜或者是透明导电膜，必须要有这样的东西才能够生产。
目前升级笔记本电脑用的成熟的所谓的ITO技术不能用在大尺寸生产，或者难用在32寸以上的大尺寸的生产，造成你做55寸、75寸的电容屏不能用原来的ITO的材料，这样整个行业出现了一个问题，就是没有好的透明导电膜，造成整个的产业链非常的不成熟。
因为我们看一下小尺寸的电容屏的手机，整个产业链的发展是基于ITO透明导电膜来发展的，有了这样的导电膜发展成非常成熟的加工艺，还可以降低成本提高生产良率。整个大尺寸电容屏的市场刚刚开始，整个市场对电容屏的接受度非常有限，所以目前市场的规模有限，主要是这两个原因，造成了大型的电容屏目前市场占有率还不是很高。
但是目前出现了一个趋势，第一点就是我们很快会发现有新的透明导电膜，可以替代原来的ITO导电膜形成更好的导电的性能、透光的性能等等，使得可以进行高效的生产。随着时间的推移会有更多人发展电容屏的市场，市场的规模得到进一步的发展。

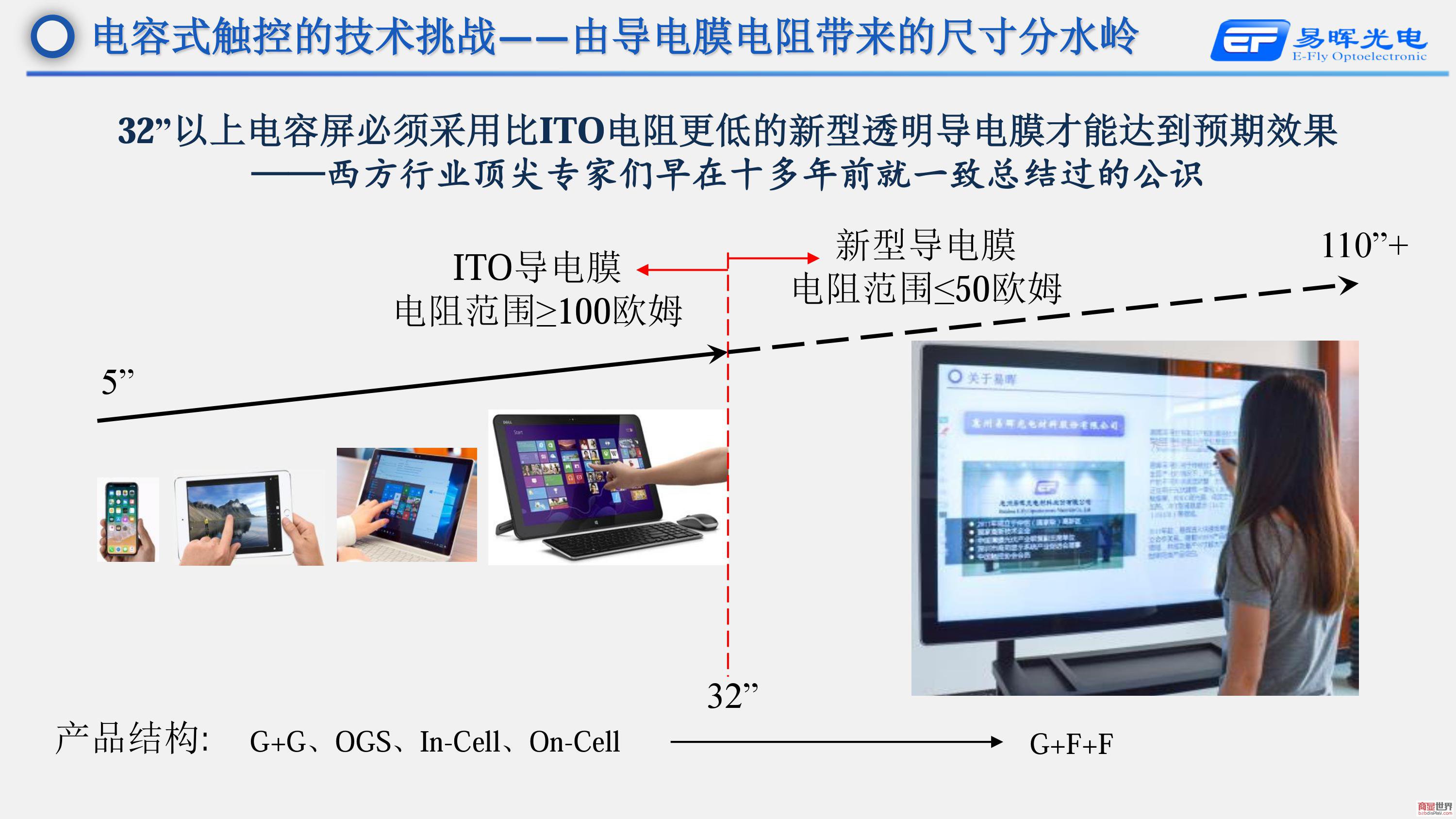

这里强调一下在整个电容屏的发展尺寸的扩张过程中32寸是关键的节点，32寸一下很多一年以前在国外有公认总结过技术上的结果，现在整个的大型的电容屏的产业链没有非常成熟，就是寻找好的透明导电膜可以用在32寸以上的电容屏的生产上。
现有的透明导电膜技术有很多种，主要是罗列了3种是值得来进行比较的，目前你去看微软的产品，看思科的产品或者是看很多国外知名厂家的产品，它用的都是高端的金属网络产品，可以把金属网格的线端做到5微米以下实现比较好的视觉效果。
另外金属网格不含有任何的材料，所以是非常稳定的。但是它有一个很大的问题就是成本比较高，这是比较核心的难以解决的问题。高端的金属网格这种的工艺灵活性比较低，每次做新的东西必须大规模的生产才有可能把成本降下来。
第二，它比较不灵活，很难定制化。低端的另外一种技术是比较早出现的，大概在十几年前，从英国开始产生了低端金属网格的技术，这会造成了显示效果大打折扣。
另外一个值得提的是纳米银线技术，主要的问题是性能不太稳定，如果你看一下纳米银线紫外线和专业化的方式评判，往往有非常强烈的紫外线的吸收，大多数的纳米银线做和紫外线的测试是比较难过的，高端的金属网格有人用但是比较贵，低端太粗糙了，纳米银线不是很稳定，所以需要新的透明导电膜来替代。

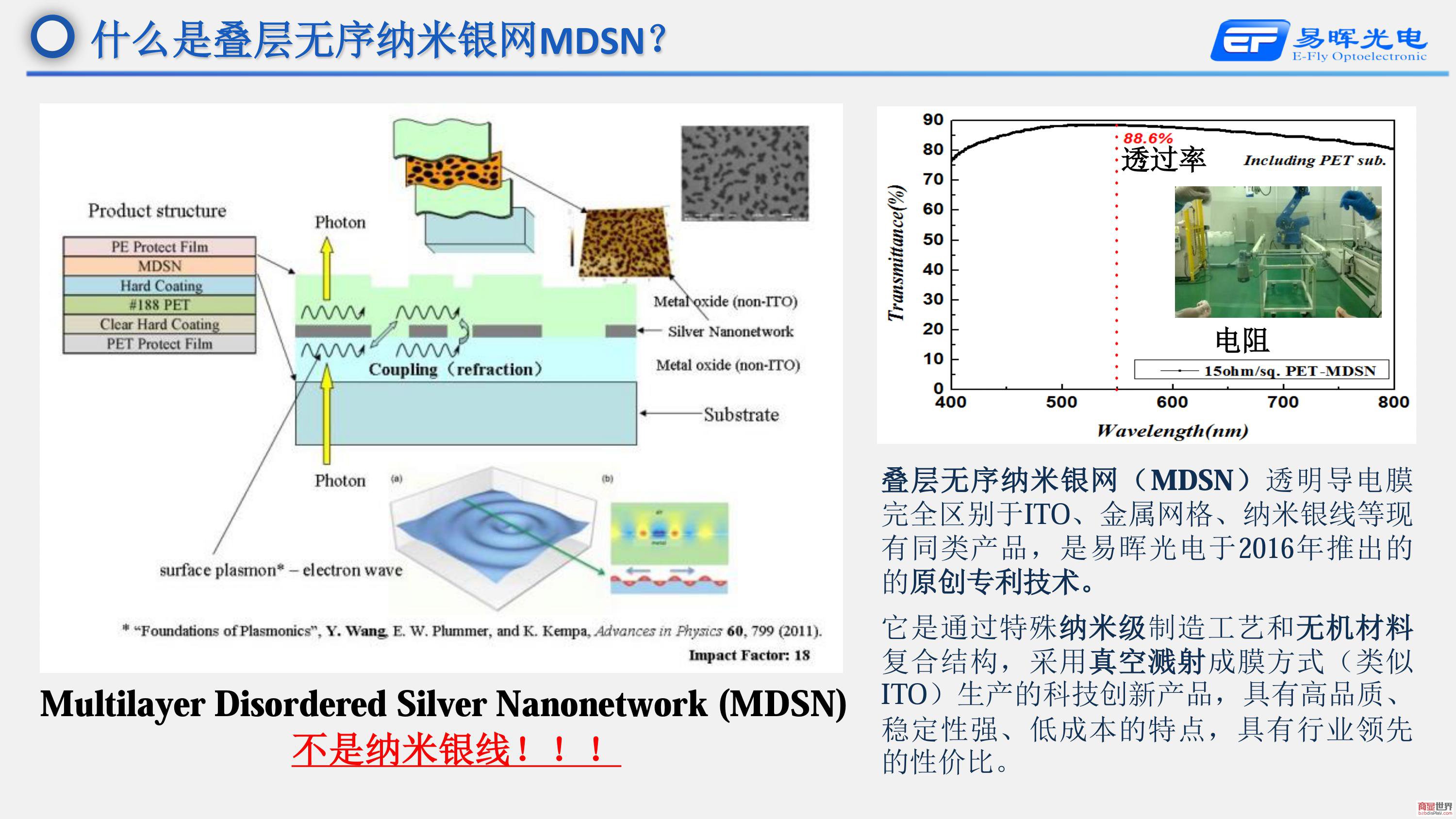

易晖做的产品就是新型的透明导电膜，我们叫做叠层无需纳米银网MDSN，跟纳米银线完全不同的方式，也是一种叠层的方式，比纸片薄很多，是纳米的薄膜叠加在一起。它的好处完全满足大尺寸电容屏的需求，首先电阻要足够的低，透过率高，这样才能看不见这个网格，这样才可以实现比较好的视觉效果。

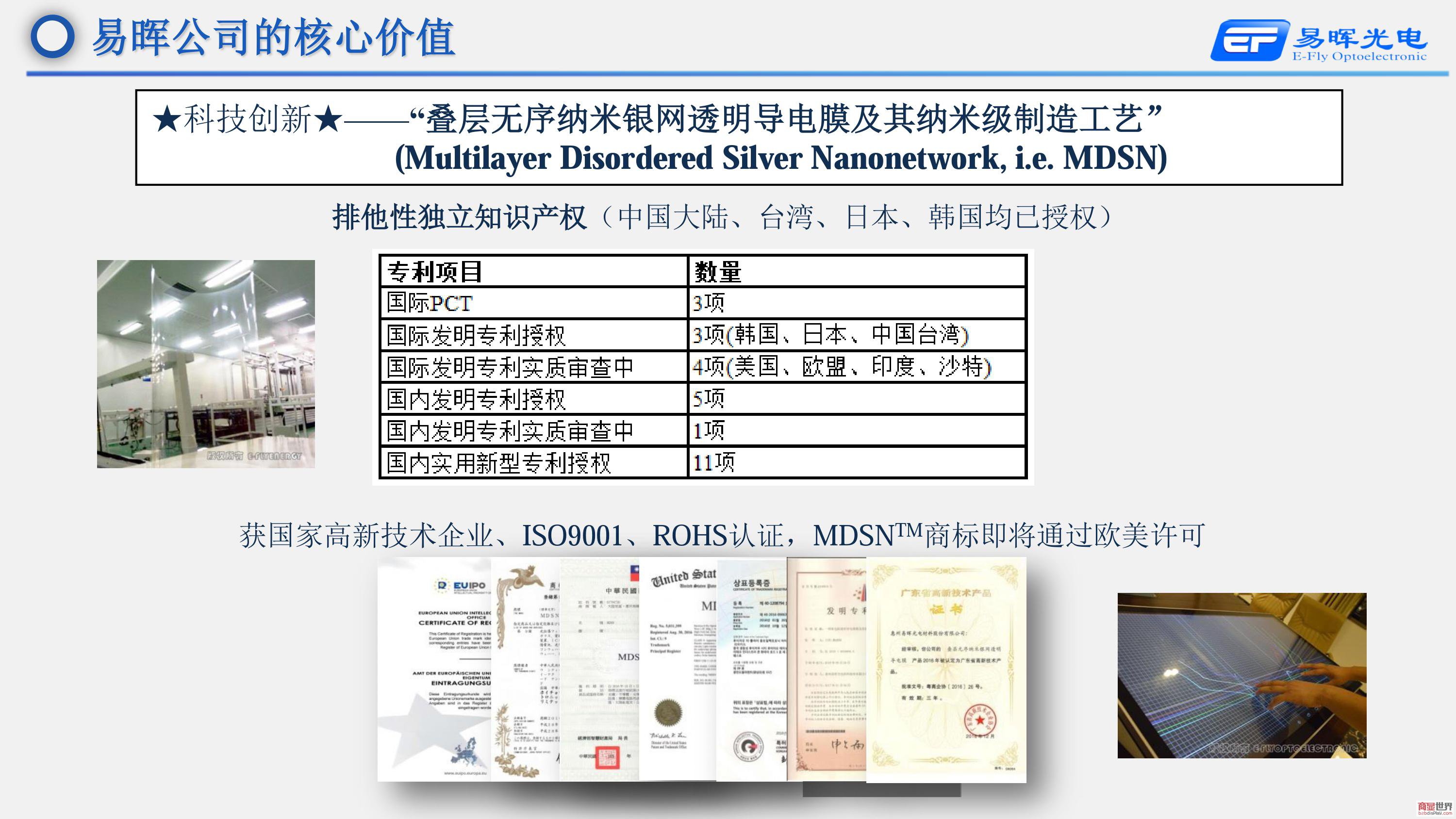

这个是我们积累了几年的时间开发出来的系统，目前所有的专利都已经授权或者在申请中，易晖的产品不会用别人的技术，也不会用别人不同的产品，我们做的东西都是MDSN，易晖不管销售给大家的膜材一定是用的我们的产品，我们在中国大陆、台湾、日本、韩国都已经授权，全世界电子材料的生产基地已经全覆盖了，欧洲美国的授权时间比较久在申请中，包括其他的认证已经获得或者是正在申请。

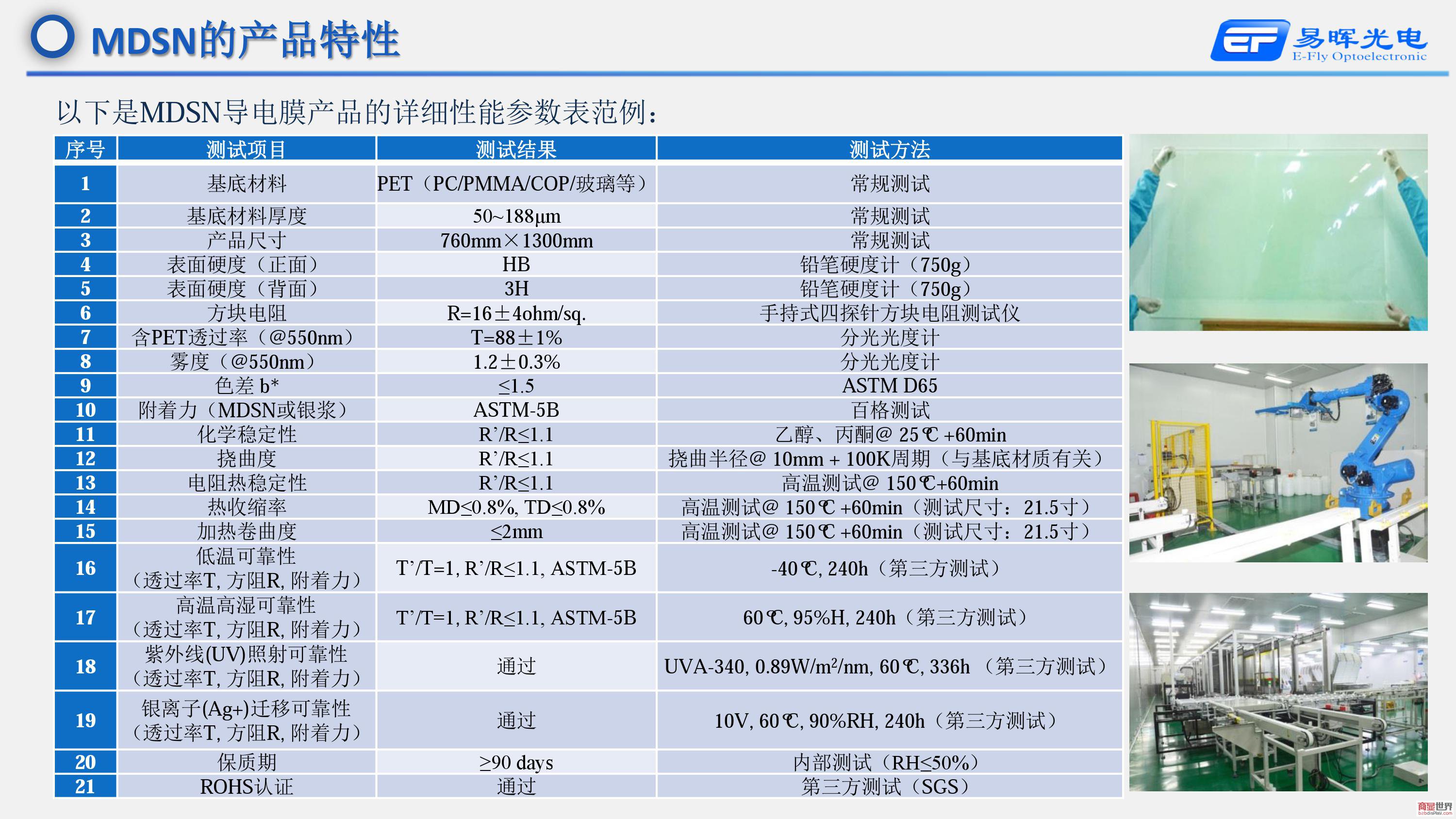

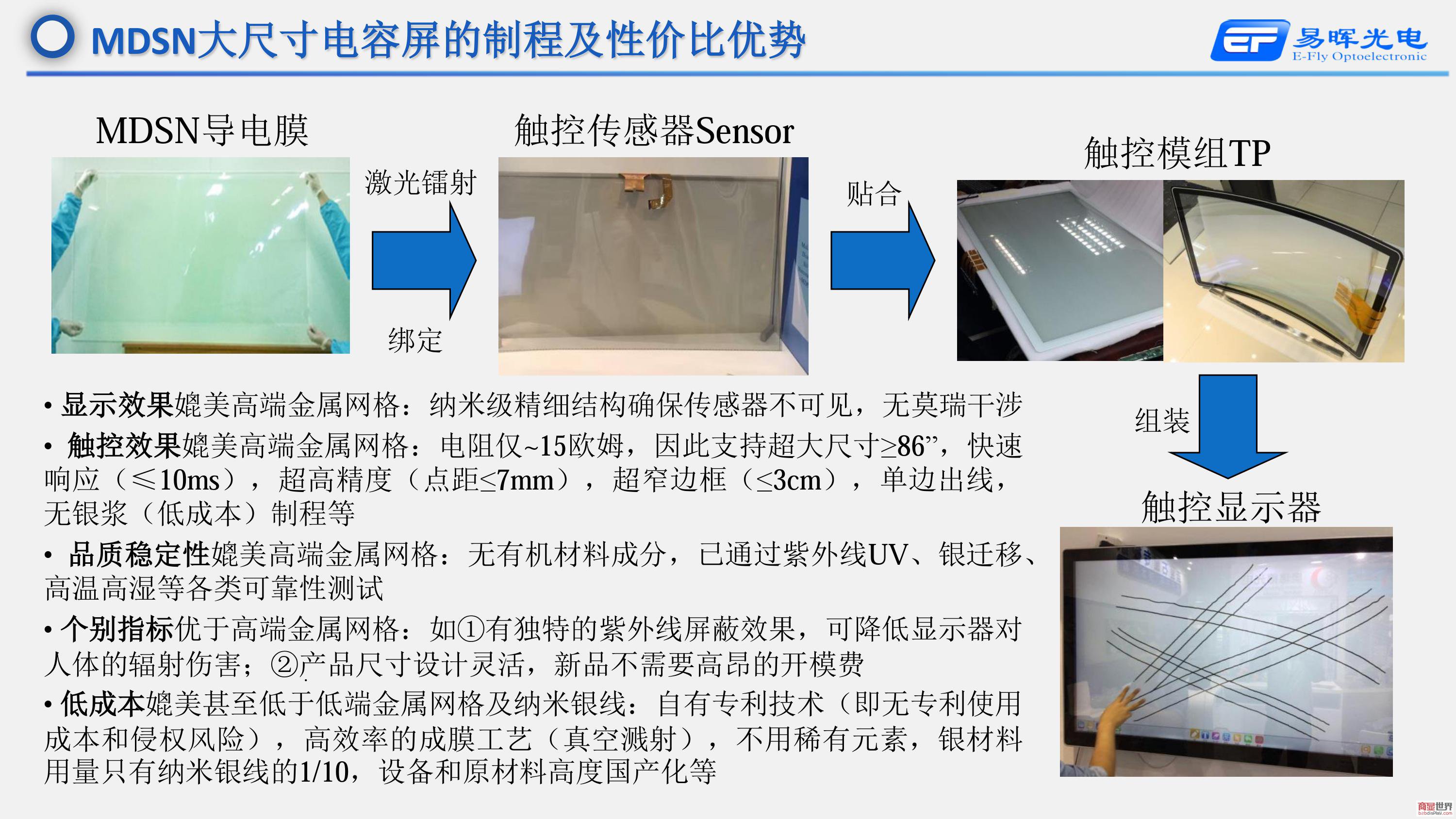

看一下MDSN导电膜的参数，基底材料厚度是50－188，稳定性我们做了紫外线照射、高温测试等等都是经过考验的，核心的原因这里面没有任何的有机材料或者是不稳定。所以整个的触摸屏的制作过程你拿到透明导电膜经过激光设，经过触控传感器sensor，再通过触控模组TP这一套是很相似的。
它的效果的比较，比如说跟高端的金属网格相比电阻仅15欧姆，因此支持超大尺寸。我们也没有不稳定的因素在那里，重要的比金属网格还有优势的地方，比如说紫外线的频率效果，发出来的蓝光或者是对人体有害的光可以避开的，另外可以比较灵活，不同的尺寸、不同的比例，不同的精度可以灵活使用。

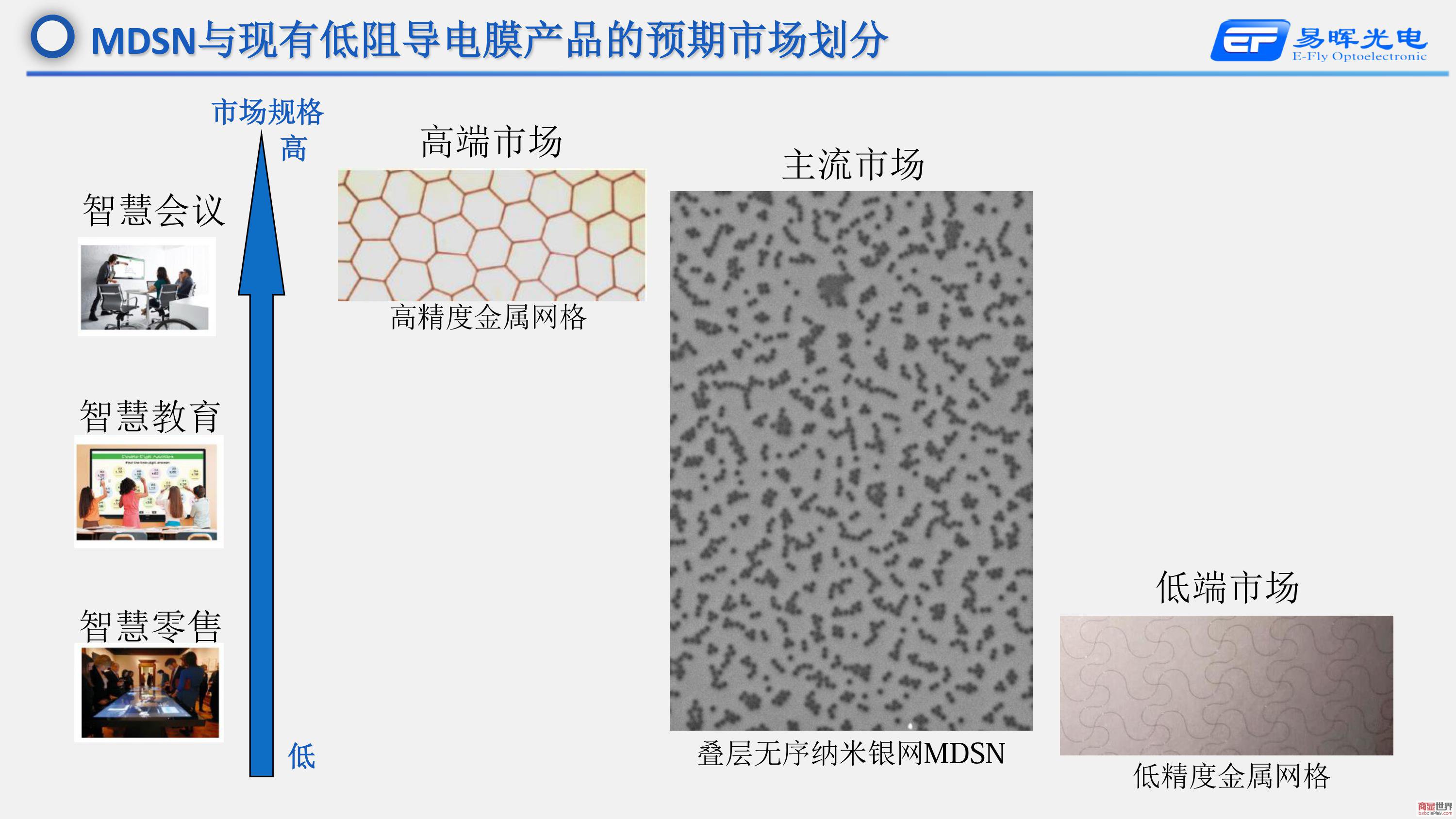

成本非常的重要，如果使用MDSN大尺寸成本大大低于金属网格的。未来市场我们自己的预期，就是根据目前的市场状况，成熟的产品只有这两种，高端的金属网格的低端的金属网格，我们认为需要贯穿低端到高端的新型的主流产品，这就是MDSN 的使命，现在没有到那里，但是非常有机会，我们有稳定的性能、非常好的视觉效果，非常低的成本，高性能、低成本的产品。

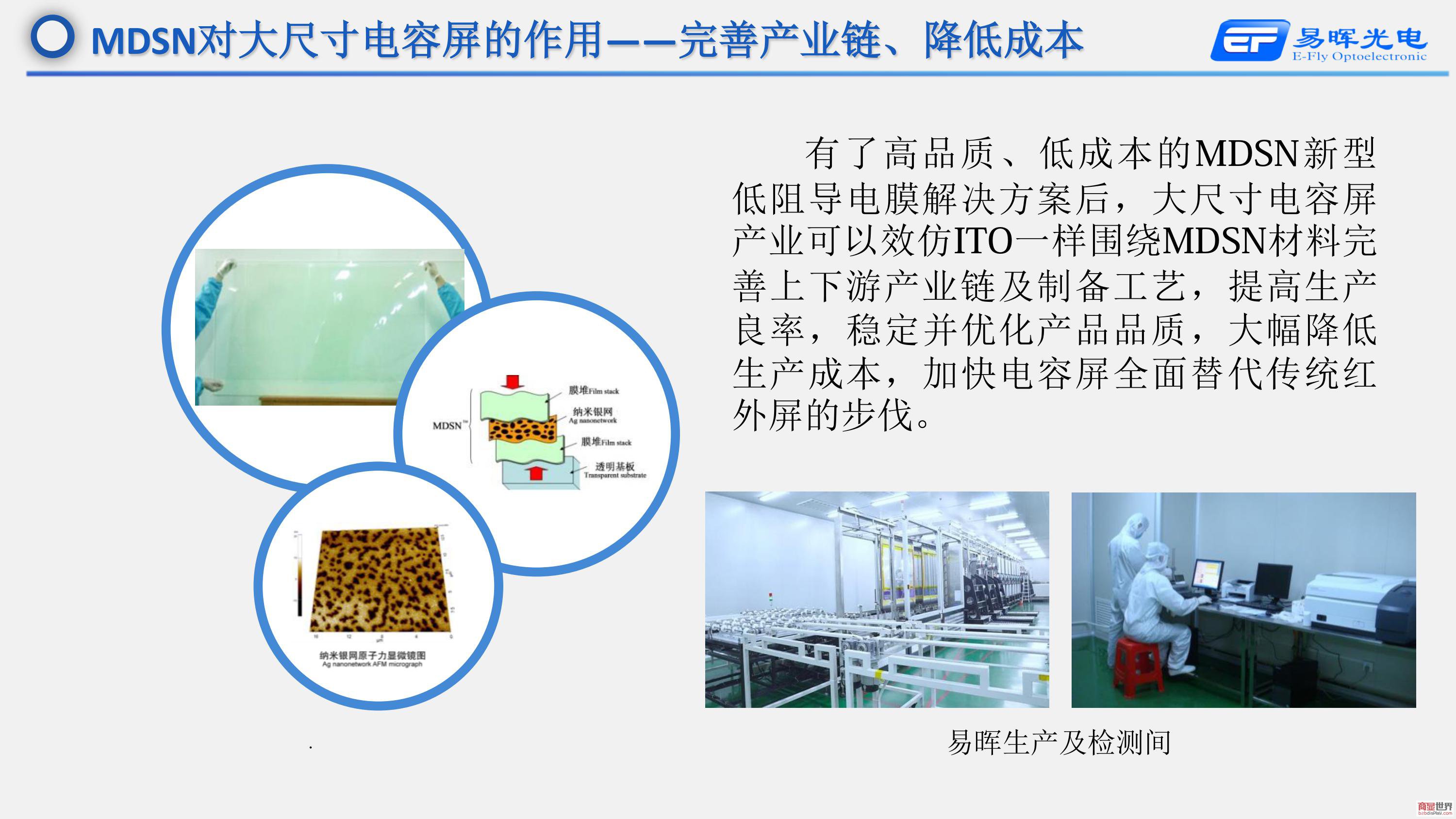

这里想说的整个大尺寸电容屏的产业链需要效仿中小尺寸、手机、平板电脑，整个完善成熟的过程先有了ITO透明导电膜根据这个特性开发上下游的供应链设备，到大尺寸也是一样的，先找到替代ITO低电阻的导电膜，有了这个性能稳定程度到多少，整个的检测手段有哪些？要根据透明导电膜来，所以透明导电膜是整个产业链非常关键的核心，我们是希望推动在大尺寸电容屏领域围绕MDSN建立整个的产业链，这样才能够打开市场。

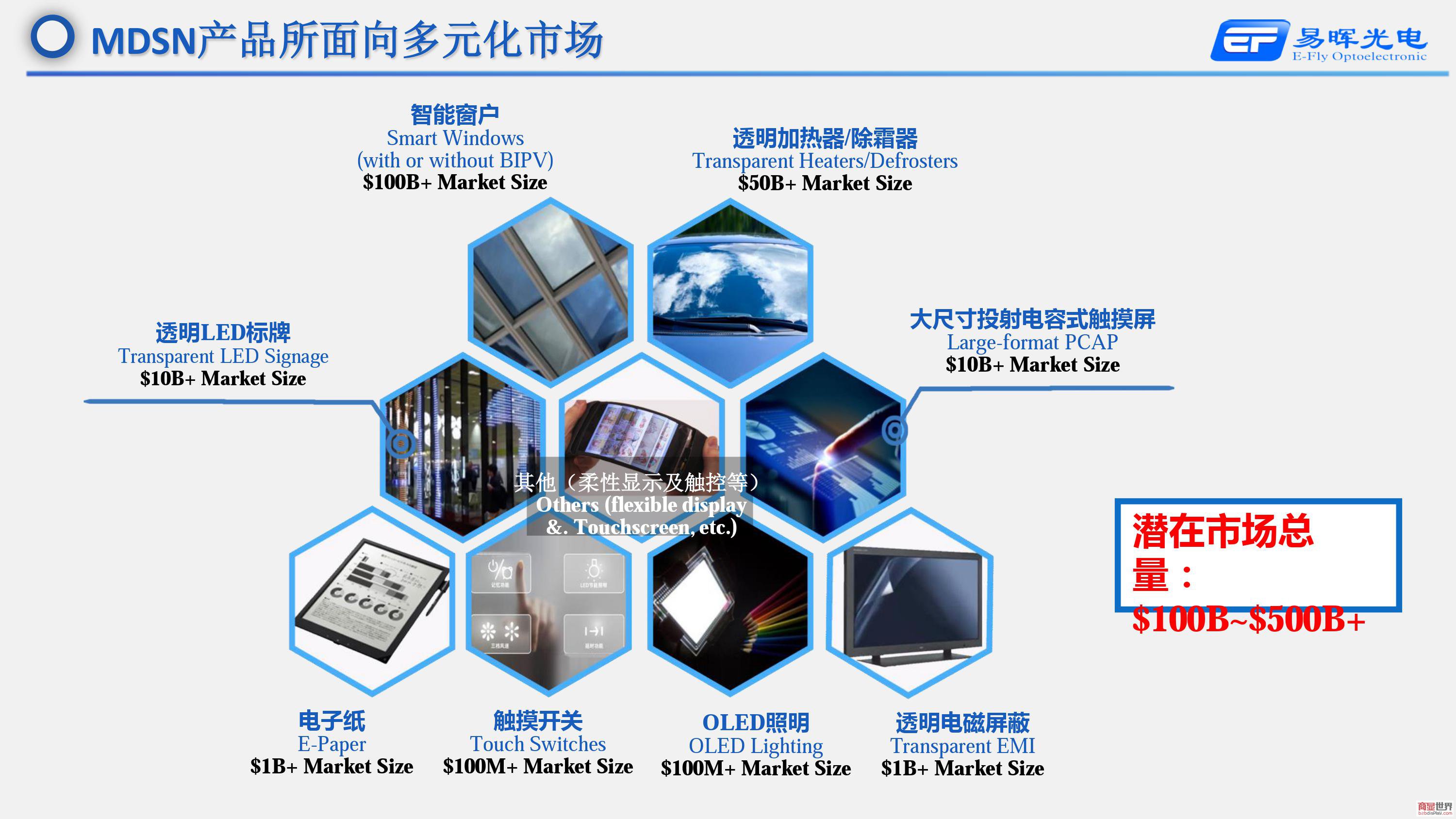

作为透明导电膜的市场推广有非常多的应用领域，触控仅仅是我们其中的一个方向，而且不是最大的方向，是一个非常重要的方向。还有一些其他的方向，比如说智能窗户、透明加热等等新的应用领域也是非常大的市场。

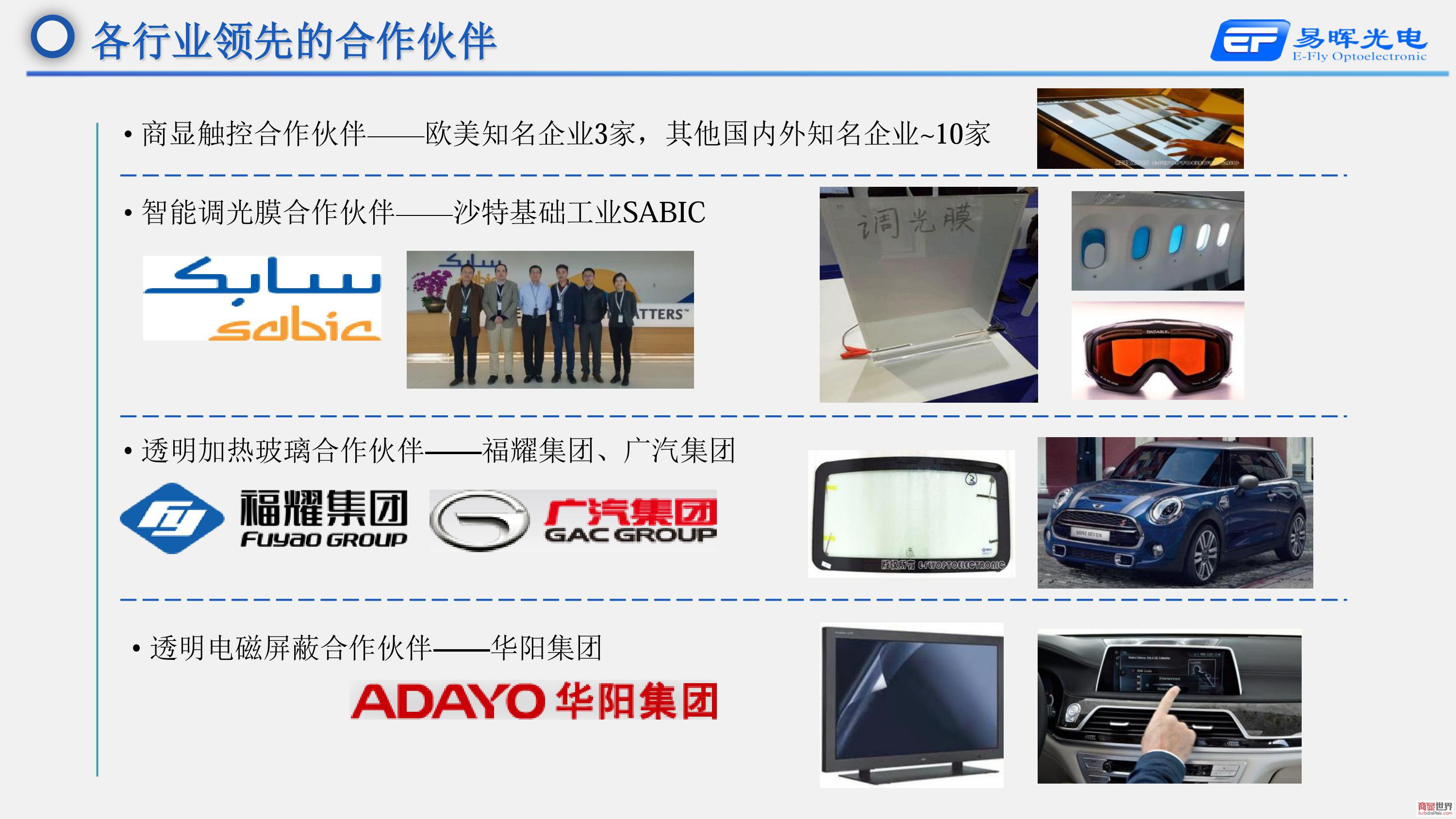

在显示触控领域欧美已经有著名的企业3家跟我们正式合作了，除此之外国内外其他地区的知名企业也有合作，在其余的领域，比如说调光膜领域我们在跟世界500强做材料的合作，还有透明加热，比如说挡风玻璃，这是我们跟福耀集团、广汽合作的。还有透明电磁屏蔽，比如说新的智能零售都需要大量的电磁屏蔽的产品。
我们真正推出来MDSN时间不久的，大概也就是一年多一点，但是很快就获得了国内外很多知名企业的认可，可以说销售还不是很大，但是目前看和我们合作或者是已经形成销售合作的企业层次是比较高的，包括了全世界各个地方的大企业，但是毕竟现在还有很多的企业不知道MDSN的存在，包括在大尺寸电容屏的领域里还有人不清楚，或者是误解MDSN是纳米银线或者不知道这些是什么东西，包括触摸屏厂家下游的企业，所以通过这个平台让大家了解一下其实有很大的机会，一种新型的低电阻的导电膜可以推出大尺寸电容屏的。

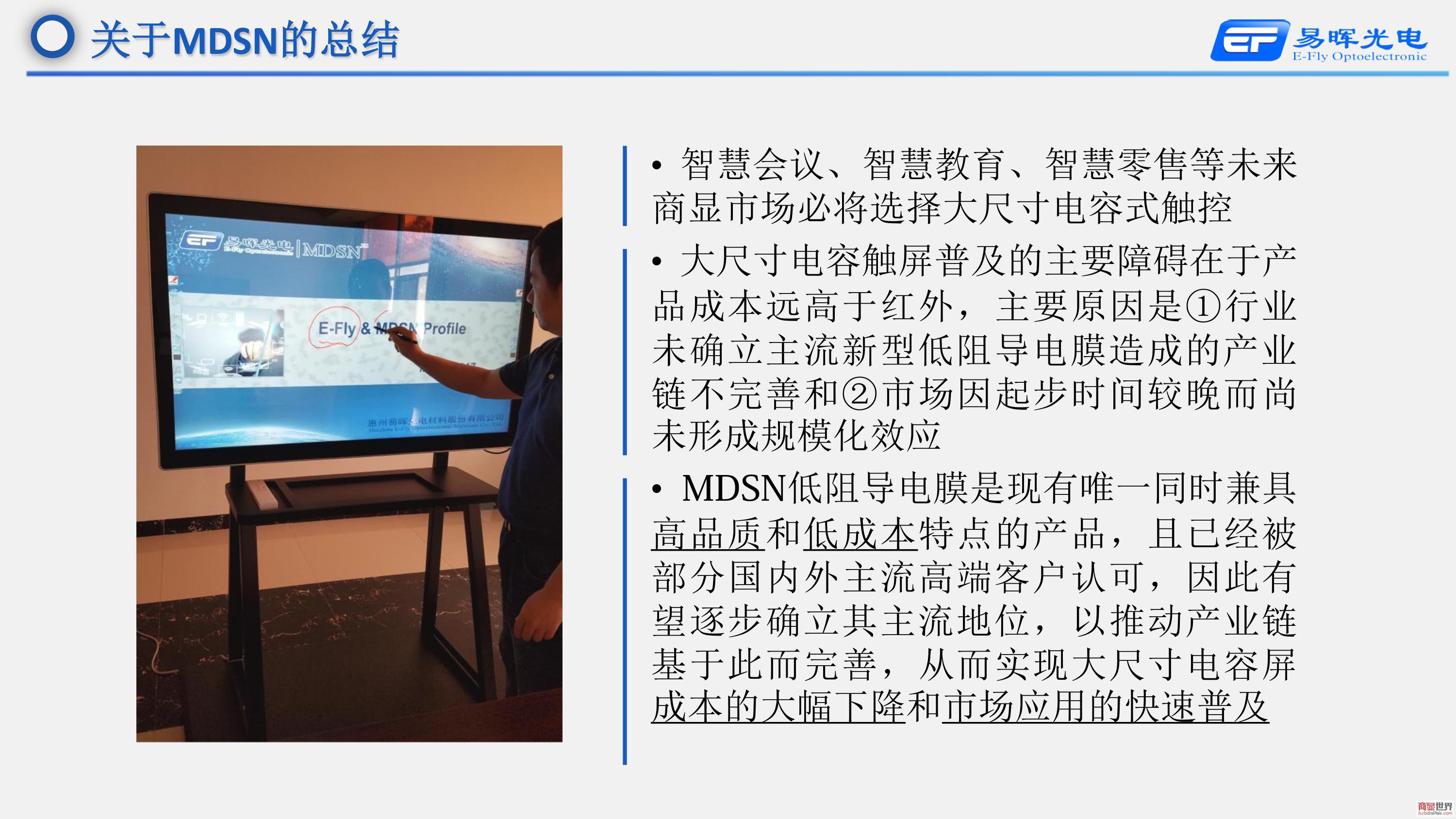

最后进行一个总结：一个是我们认为新的智慧会议、会选择大尺寸电容屏，另外主要发展的瓶颈一个是没有找到好的导电膜，没有形成规模，希望我们有信心和大家一起快速的降低大尺寸电容屏的成本，提高它的效益，谢谢大家。
|
